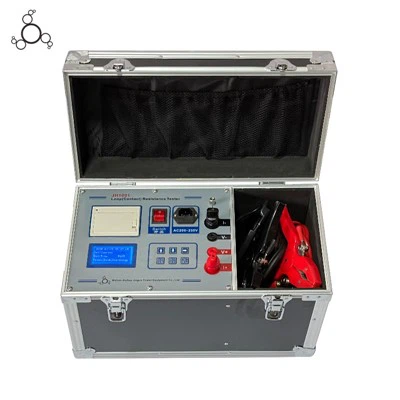

Тестер опору петлі постійного струму високого струму

Панель керування цього приладу має ергономічний дизайн, який відповідає звичкам експлуатації. Він застосовує високочастотне джерело живлення й цифрову технологію, підходить для вимірювання опору ланцюга обладнання керування перемикачем, особливо для перевірки контактного опору вимикача. Тестовий струм приймає DC 100A, рекомендований національним стандартом. Опір ланцюга можна безпосередньо виміряти при постійному струмі 100 А, а результати тесту відображаються на великому кольоровому рідкокристалічному TFT-екрані з такими функціями, як зберігання даних, вихідний друк і налаштування часу. Для користувачів є шестерні 50A та 100A; Індивідуальний час тестування з максимальним заданим часом 600 с, це дуже стабільний тестер контактного опору з продуктивністю, що перевищує продуктивність імпортованих сильнострумових мікроомметрів. Відповідайте вимогам щодо-обслуговування-перемикачів високої напруги на місці та-випробувань заводських ланцюгів опору вимикачів високої напруги відділами живлення та електропостачання.

Наразі звичайний двоплечий міст постійного струму QJ44 зазвичай використовується в енергосистемі для вимірювання контактного опору, а випробувальний струм цього типу моста становить лише мА, що ускладнює виявлення дефекту зменшеної площі поперечного-перерізу провідника кола. Під час вимірювання контактного опору провідного кола вимикачів високої-напруги виміряне значення в кілька разів більше через вплив масляної плівки та оксидного шару між контактами, які не можуть справді відображати значення контактного опору. Таким чином, останній стандарт Міністерства електроенергетики DL/T845.4-2004 «Загальні технічні умови для приладів для вимірювання опору: Тестери опору ланцюга» та нова редакція регламенту перевірки JJG1052-2009 «Положення про перевірку тестерів опору ланцюга та вимірювачів прямого опору» передбачають, що виміряний струм для вимірювання контактного опору (ізоляції) вимикачі, автоматичні вимикачі тощо не повинні бути менше 100 А постійного струму, а мінімальний час поточного обслуговування не повинен бути менше 600 с, щоб забезпечити точність результатів тестування.

1. Діапазон вимірювання: 0-50 м Ом

2. Мінімальна роздільна здатність: 0,001 мкОм

3. Точність вимірювання: ± (зчитування × 0,5% +1 μ Ω)

4. Тестове джерело живлення: постійний струм і обмеження напруги, приблизно 5,0 В

5.Тестовий струм: DC 50/100A

6.Тестова точність струму: ± 5%

7. Час вимірювання: швидко, 10 ~ 600 секунд, необов'язкове безперервне тестування

8. Спеціальна лінія тестування: стійкість<20m Ω

9. Джерело живлення для зарядки: вхід 180 В~240 В змінного струму, 50 Гц/60 Гц

10. Зберігання даних: Зберігайте 100 наборів даних вимірювань

11. Робоче середовище: температура -10~50 ºC, вологість менше або дорівнює 90%

12. Вага хоста: приблизно 7 кг (без кабелів)

13. Об'єм хоста: 420 мм × 340 мм × 200 мм
